Изучение антистатического фальшпола HPL для центров обработки данных и технических сред
В центрах обработки данных, серверных, диспетчерских, чистых помещениях, лабораториях, комнатах связи и высокотехнологичных объектах полы — это не просто декоративная поверхность. Он играет важную роль в защите от электростатических разрядов, прокладке кабелей, распределении воздушного потока, безопасности оборудования, несущей способности, доступе для технического обслуживания и долгосрочной эксплуатационной надежности.
Традиционные полы не могут обеспечить необходимую защиту от электростатического разряда, также известного как ESD. Статическое электричество может повредить чувствительные электронные компоненты, прервать операции с данными, увеличить риск простоя и создать проблемы безопасности для персонала, работающего с ИТ-оборудованием.
Антистатические фальшполы HPL представляют собой практичное решение, сочетая прочную поверхность из ламината высокого давления с модульной системой фальшпола. Они предназначены для рассеивания статических зарядов, поддержки тяжелого оборудования, организации кабелей под полом, улучшения потока охлаждающего воздуха и обеспечения легкого доступа для будущего обслуживания.
Что такое антистатический фальшпол HPL?
Антистатический фальшпол HPL представляет собой модульную систему доступа к полу, отделанную антистатическим ламинатом высокого давления. Панель обычно поддерживается регулируемыми опорами и, во многих проектах, стрингерами. Поднятое пространство под панелями можно использовать для прокладки силовых кабелей, кабелей передачи данных, охлаждающего воздуха, линий связи, систем противопожарной защиты и доступа для технического обслуживания.
Поверхность HPL спроектирована таким образом, чтобы обеспечить износостойкость, устойчивость к пятнам, возможность очистки и контроль статического электричества. В зависимости от конструкции изделия наполнитель панели может быть изготовлен из стального цементирующего наполнителя, сульфата кальция, деревянного наполнителя, алюминия или других материалов фальшпола. Правильную систему следует выбирать в соответствии с требованиями к нагрузке, характеристиками электростатического разряда, огнестойкостью, конструкцией воздушного потока и стандартами проекта.
Почему антистатические полы важны в центрах обработки данных
Центры обработки данных и серверные комнаты содержат чувствительное электронное оборудование, на которое могут воздействовать электростатические разряды. Даже небольшие статические события могут привести к неисправности оборудования, прерыванию передачи данных, повреждению компонентов и скрытым проблемам с надежностью. Антистатический фальшпол помогает создать контролируемый путь для рассеивания статического заряда при правильной установке, заземлении и обслуживании.
В дополнение к контролю электростатического разряда фальшполы помогают организовать прокладку кабелей высокой плотности, поддерживают распределение воздуха под полом, позволяют гибко менять компоновку оборудования и предоставляют техническим специалистам доступ к инфраструктуре обслуживания без капитального сноса.

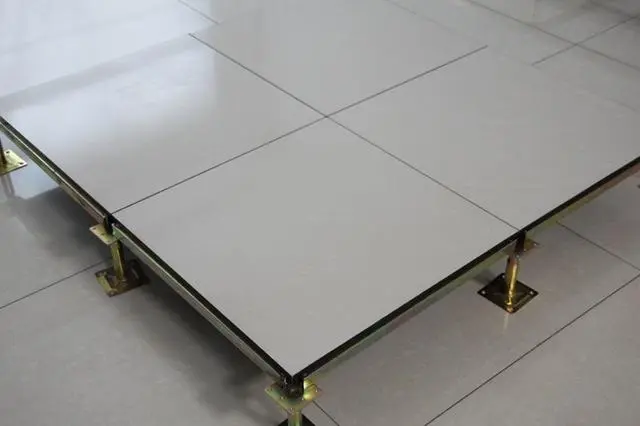

Базовая конструкция антистатических панелей фальшпола HPL
| Компонент | Общий материал | Основная функция |
| Поверхностная обработка | Антистатический HPL | Обеспечивает статический контроль, износостойкость, устойчивость к пятнам и легкую очистку. |
| Панельное ядро | Стальной цементный сердечник, сердечник из сульфата кальция, деревянный сердечник или алюминиевый сердечник. | Обеспечивает структурную прочность, несущую способность, устойчивость и пожаробезопасность. |
| Нижний лист | Стальной лист, оцинкованная сталь, алюминий или балансирующий слой. | Улучшает прочность, стабильность и структурный баланс панели. |
| Краевая отделка | Кромка из проводящего ПВХ, черная кромка, цельная кромка или кромка без кромки. | Защищает края панели и помогает обеспечить чистоту установки. |
| Система пьедестала | Регулируемая стальная подставка | Поддерживает высоту панели, регулировку уровня и пространство под полом. |
| Стрингерная система | Стальной стрингер или алюминиевый стрингер | Улучшает боковую устойчивость и распределение нагрузки там, где это необходимо. |
Как работают антистатические фальшполы HPL
Рассеяние статического электричества через систему напольного покрытия
Антистатическая поверхность HPL помогает контролировать накопление статического заряда. Когда система фальшпола правильно подключена к точкам заземления, статические заряды могут рассеиваться через поверхность пола, конструкцию панелей, систему опор, токопроводящие детали кромок и сеть заземления.
В средах с чувствительным оборудованием пол не следует оценивать только по внешнему виду. Электрическое сопротивление, конструкция заземления, непрерывность, качество установки и регулярные испытания на электростатическое напряжение — все это важно для долгосрочной защиты.
Антистатический поверхностный слой HPL
HPL изготавливается путем прессования слоев бумаги, пропитанной смолой, при высокой температуре и высоком давлении. Для антистатических фальшполов покрытие HPL обладает антистатическими свойствами, сохраняя при этом долговечность, стойкость к истиранию, устойчивость к чистке и декоративный внешний вид.
Заземление и электрическая целостность
Заземление имеет решающее значение для систем фальшполов, используемых в средах, чувствительных к электростатическому разряду. Фальшпол должен быть подключен к системе заземления здания квалифицированными специалистами-электриками в соответствии с местными нормами, спецификациями проекта и применимыми требованиями по контролю электростатического разряда.
Традиционный фальшпол против антистатического фальшпола HPL
| сравнения Элемент | Традиционный фальшпол | HPL Антистатический |
| Основная функция | Создает пространство под полом для кабелей и коммуникаций | Сочетает в себе доступ под полом, защиту от электростатического разряда и долговечность поверхности. |
| Статический контроль | Может не обеспечивать надежные антистатические характеристики. | Разработан для рассеивания статического заряда при правильном заземлении и проверке. |
| Прочность поверхности | Зависит от отделки пола | Отделка HPL обеспечивает износостойкость, устойчивость к пятнам и легкую очистку. |
| Лучшее использование | Общие офисы и помещения для прокладки кабелей | Центры обработки данных, серверные, диспетчерские, лаборатории, чистые помещения, телекоммуникационные помещения. |
| Фокус на техническое обслуживание | Выравнивание панелей, очистка поверхностей, доступ к кабелям | Очистка, целостность заземления, тестирование электростатического разряда, устойчивость панели, доступ к кабелям |
Ключевые преимущества антистатических фальшполов HPL
Защита от электростатического разряда
Основным преимуществом антистатического фальшпола HPL является защита от электростатического разряда. Помогая рассеивать статическое электричество, пол снижает риск возникновения электростатических разрядов, которые могут повлиять на серверы, коммутаторы, системы хранения, устройства связи, лабораторные приборы и чувствительное электронное оборудование.
Улучшенное управление кабелями
Фальшполы создают скрытое пространство под полом для силовых кабелей, кабелей передачи данных, оптоволоконных кабелей, проводки управления и систем связи. Это помогает обеспечить организованность центров обработки данных и серверных помещений, гибкость и простоту обслуживания.
Лучшее охлаждение и контроль воздушного потока
Во многих проектах центров обработки данных фальшпол обеспечивает распределение воздуха под полом. Перфорированные панели, панели воздушного потока и решетки могут быть расположены для подачи охлаждающего воздуха к серверным стойкам и зонам с высокой плотностью оборудования.
Высокая несущая способность
Центрам обработки данных требуются системы полов, которые могут поддерживать шкафы, серверы, оборудование ИБП, аккумуляторные системы, передвижные грузы, тележки для обслуживания и сосредоточенную нагрузку оборудования. Антистатические фальшполы HPL должны выбираться в соответствии с сосредоточенной нагрузкой, равномерной нагрузкой, нагрузкой качения, предельной нагрузкой и требованиями к коэффициенту безопасности.
Модульный доступ и простота обслуживания
Панели фальшпола можно снимать для замены кабелей, модернизации оборудования, проверки пола и работ по техническому обслуживанию. Эта модульная структура особенно ценна в центрах обработки данных, где часто происходят изменения в инфраструктуре.
Прочное и легко очищаемое покрытие HPL
Покрытие HPL обеспечивает твердую, износостойкую и легко очищаемую поверхность. Он устойчив к пятнам, воздействию света, истиранию и регулярной чистке, что делает его пригодным для технических условий, требующих как производительности, так и профессионального внешнего вида.
Распространенные типы антистатических панелей фальшпола
| Тип панели фальшпола | Основные характеристики | Типичные области применения |
| Стальной цементный фальшпол HPL | Стальной корпус, цементный заполнитель, антистатическое покрытие HPL, хорошая прочность и стабильность. | Дата-центры, серверные, диспетчерские, комнаты связи |
| Фальшпол из сульфата кальция HPL | Сердечник из сульфата кальция высокой плотности, поверхность HPL, высокая стабильность размеров. | Дата-центры, чистые помещения, офисы, технические помещения |
| Фальшпол из древесины HPL | Деревянный сердечник, отделка HPL, экономичный вариант пола с доступом | Офисные здания, зоны управления, общие помещения для прокладки кабелей |
| Алюминиевый фальшпол HPL | Легкий, устойчивый к коррозии, высокий потенциал технических характеристик. | Чистые помещения, лаборатории, полупроводниковое производство, высокотехнологичное производство |
| Перфорированная панель воздушного потока | Открытая конструкция обеспечивает поток охлаждающего воздуха | Холодные коридоры, серверные зоны высокой плотности, зоны охлаждения оборудования |
Отделка HPL, отделка ПВХ и керамическая отделка
| Тип отделки | Преимущества | Ограничения | Лучшее использование |
| Антистатический HPL | Прочный, износостойкий, легко чистится, стабильный внешний вид, характерный для центров обработки данных. | Требуется правильное заземление и тестирование электростатического разряда; края и стыки должны быть сохранены | Дата-центры, серверные, диспетчерские, технические офисы |
| Проводящий ПВХ | Хороший статический контроль, более мягкое ощущение при ходьбе, обычное явление в системах напольных покрытий ESD. | Может потребоваться более тщательное обслуживание и замена в зависимости от интенсивности движения. | Цеха по производству электроники, чистые помещения, зоны управления, антистатические помещения |
| Керамическая отделка | Высокая износостойкость, твердая поверхность, высокая устойчивость к чистке. | Более тяжелый и может быть менее гибким для некоторых условий обслуживания. | Технические зоны с интенсивным движением транспорта, отдельные помещения промышленных и общественных объектов. |
Применение антистатических фальшполов HPL

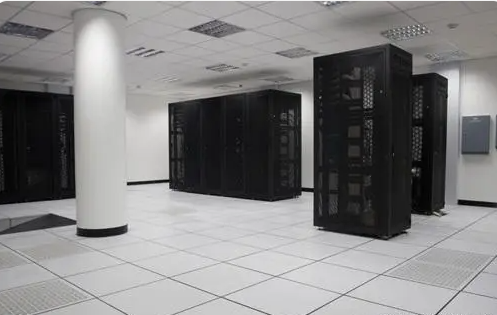

Дата-центры и серверные комнаты
Антистатические фальшполы HPL широко используются в центрах обработки данных и серверных помещениях, поскольку они сочетают в себе защиту от электростатического разряда, прокладку кабелей, гибкость воздушного потока, поддержку структурных нагрузок и модульный доступ для обслуживания. Они подходят для серверных стоек, сетевого оборудования, систем хранения, ИБП и ИТ-подразделений.
Диспетчерские и командные центры
В диспетчерских и командных центрах требуется устойчивый пол для электрических систем, оборудования мониторинга, консолей управления и кабелей связи. Антистатический фальшпол помогает защитить оборудование, сохраняя при этом порядок и работоспособность помещения.
Лаборатории и чистые помещения
Лаборатории, чистые помещения, предприятия по производству полупроводников и помещения для сборки электроники часто требуют контроля статического электричества, легкой очистки и стабильных полов. Антистатические фальшполы HPL могут быть выбраны там, где проект требует смотрового пола с антистатическими характеристиками и чистотой поверхности.
Комнаты телекоммуникаций и связи
Телекоммуникационные помещения и центры связи содержат сетевое оборудование, системы коммутации, оптоволоконные кабели и электрическую инфраструктуру. Фальшполы упрощают прокладку и модернизацию кабелей, а антистатическая отделка помогает снизить статический риск.
Важные факторы производительности, которые следует проверить перед покупкой
| Фактор производительности | Что проверить | Почему это важно |
| Сопротивление ЭСР | Поверхностное сопротивление, сопротивление между точками, сопротивление земле, метод испытаний, протокол испытаний. | Подтверждает, может ли система рассеивать статический заряд по мере необходимости. |
| Конструкция заземления | Точки заземления, заземляющие кабели, цепь непрерывности, соответствие местным электротехническим нормам. | Предотвращает превращение антистатической поверхности в изолированное покрытие без канала разряда. |
| Грузоподъемность | Сосредоточенная нагрузка, равномерная нагрузка, нагрузка качения, ударная нагрузка, предельная нагрузка | Обеспечивает безопасную поддержку серверных стоек, оборудования ИБП и тележек для обслуживания. |
| Огненная производительность | Класс огнестойкости, дымостойкость, материал сердцевины панели, полная системная документация. | Важно для дата-центров, общественных зданий и регулируемых технических объектов. |
| Совместимость с воздушным потоком | Перфорированные панели, решетки, открытая площадка, высота пола, схема охлаждения | Поддерживает производительность охлаждения в центрах обработки данных и серверных комнатах. |
| Плоскостность и посадка панели | Допуск на размер панели, качество отделки кромок, регулировка постамента, устойчивость стрингера | Повышает безопасность, комфорт ходьбы и устойчивость оборудования. |
| Доступ для обслуживания | Возможность снятия панели, совместимость с присоской, запасные панели, схема доступа | Позволяет модернизировать кабель, ремонтировать, проверять и реконфигурировать помещение. |
Рекомендации по укладке антистатических фальшполов HPL
1. Подготовьте черновой пол
Перед укладкой базовый пол должен быть чистым, сухим, ровным и прочным. Пыль, масло, незакрепленные частицы, вода или неровный бетон могут повлиять на приклеивание пьедестала, выравнивание панелей и долговременную стабильность.
2. Настройте макет сетки
Монтажная группа должна разметить сетку пола в соответствии с размерами помещения, расположением оборудования, маршрутами кабелей, требованиями к воздушному потоку, границами стен и зонами доступа. Точная компоновка уменьшает обрезку панелей, неровные края панелей и конфликты при обслуживании в будущем.
3. Установите пьедесталы и стрингеры.
По сетке устанавливаются регулируемые тумбы. Для улучшения поперечной устойчивости, распределения нагрузки и прочности системы могут быть добавлены стрингеры. Высоту подставки следует тщательно отрегулировать, чтобы получить ровную и ровную поверхность.
4. Установите антистатические панели HPL.
Панели следует аккуратно размещать на пьедестале или стрингерной системе. Установщик должен проверить направление панели, выравнивание краев, устойчивость при ходьбе, раскачивание и целостность швов. Вырезанные панели должны располагаться в соответствии с утвержденной планировкой и иметь надлежащую опору.
5. Полное заземление и проверка электростатического разряда.
После укладки пол необходимо заземлить и проверить в соответствии со спецификацией проекта. Сопротивление заземления, сопротивление между точками и целостность электрической цепи должны проверяться квалифицированным персоналом. Испытания должны быть задокументированы для приемки проекта и записей о будущем обслуживании.
Советы по уходу за антистатическими фальшполами HPL
Регулярно очищайте пол пылесосом, шваброй для пыли или влажной шваброй в соответствии с рекомендациями поставщика.
Избегайте использования воска, масел, изолирующих покрытий или чистящих средств, которые могут повлиять на антистатические характеристики.
Не заливайте пол водой, особенно вокруг стыков панелей и оборудования под полом.
Регулярно проверяйте панели, кромки, пьедесталы, стрингеры и соединения заземления.
Немедленно заменяйте треснутые, незакрепленные, нестабильные или загрязненные панели.
Правильно используйте подъемные инструменты при снятии панелей для обслуживания кабелей или оборудования.
Периодически проводите повторную проверку характеристик электростатического разряда в соответствии с планом контроля электростатического разряда на предприятии.
Распространенные проблемы и решения
| Проблема | Возможная причина | Рекомендуемое решение |
| Плохой результат теста ESD | Нет пути заземления, загрязненная поверхность, неправильное чистящее средство, поврежденные панели. | Проверьте заземление, очистите утвержденными продуктами, повторите тестирование и при необходимости замените дефектные панели. |
| Раскачивание или нестабильность панели | Неравномерная высота постамента, ослабленный стрингер, плохой черновой пол, поврежденная панель. | Отрегулируйте высоту постамента, затяните стрингеры, осмотрите панель и систему поддержки. |
| Царапины на поверхности | Перетаскивание стоек, абразивная грязь, плохие чистящие средства, большая нагрузка на прокатку. | Используйте защитные пути при перемещении оборудования и очищайте его неабразивными инструментами. |
| Свободная отделка края | Ударное повреждение, старый клей, неоднократное снятие панели. | Отремонтируйте или замените обшивку края панели и осмотрите соседние панели. |
| Дисбаланс охлаждения | Неправильное размещение панели воздушного потока, заблокированное пространство под полом, плохая прокладка кабелей | Проверьте схему воздушного потока, удалите препятствия и отрегулируйте расположение перфорированных панелей. |
Соображения стоимости: первоначальные инвестиции и долгосрочная ценность
Антистатические фальшполы HPL могут стоить дороже, чем базовые системы фальшпола или обычная отделка пола, но они могут обеспечить долгосрочную ценность за счет снижения риска, связанного со статическим электричеством, улучшения организации кабелей, вспомогательного охлаждения оборудования, упрощения обслуживания и сокращения времени простоя во время обновлений.
Сравнивая цены, покупатели не должны оценивать только стоимость панели. Общая стоимость должна включать тип панели, обработку поверхности, систему опор, стрингеры, заземление, аксессуары, монтажные работы, испытания на электростатическое напряжение, запасные панели, техническое обслуживание и будущие потребности в реконфигурации.
Как правильно выбрать поставщика антистатического фальшпола HPL
Запросите технические характеристики продукта, отчеты об испытаниях под нагрузкой, данные об устойчивости к электростатическому разряду, документы по пожарной безопасности и руководства по установке.
Убедитесь, что поверхность HPL антистатична и подходит для использования в центрах обработки данных или серверных комнатах.
Проверьте материал сердцевины панели, тип отделки кромок, качество подставки, систему стрингеров и совместимость аксессуаров.
Подтвердите, может ли поставщик предоставить поддержку макета, образцы, упаковку, запасные панели и документацию по сдаче проекта.
Просмотрите предыдущие применения в центрах обработки данных, серверных комнатах, лабораториях, чистых помещениях или технических помещениях.
Заключение
Антистатические фальшполы HPL — эффективное решение для напольных покрытий для центров обработки данных, серверных комнат, коммуникационных комнат, лабораторий, чистых помещений и других чувствительных технических помещений. Они сочетают в себе защиту от электростатического разряда, долговечность поверхности HPL, прокладку кабелей, гибкость охлаждения, несущую опору и модульный доступ для обслуживания.
Чтобы добиться надежной долгосрочной работы, покупатели должны оценивать не только внешний вид. Правильная система фальшпола должна соответствовать требованиям по устойчивости к электростатическому разряду, конструкции заземления, допустимой нагрузке, плану воздушного потока, классу огнестойкости, качеству установки, методу очистки и постоянному графику испытаний на электростатический разряд.
Часто задаваемые вопросы об антистатических фальшполах HPL
Что такое антистатический фальшпол HPL?
Антистатический фальшпол HPL представляет собой модульную систему доступа к полу с антистатической поверхностью из ламината высокого давления. Он поддерживается пьедесталами, а иногда и стрингерами, создавая пространство под полом для кабелей, воздушного потока и доступа для обслуживания, а также помогает рассеивать статическое электричество.
Где используются антистатические фальшполы HPL?
Они обычно используются в центрах обработки данных, серверных, компьютерных залах, диспетчерских, телекоммуникационных помещениях, лабораториях, чистых помещениях, на участках сборки электронной техники и в других средах, где важны защита от электростатического разряда и доступ под полы.
Почему антистатические полы важны в центрах обработки данных?
Антистатические полы помогают снизить риск электростатических разрядов вокруг чувствительного электронного оборудования. В центрах обработки данных он также поддерживает прокладку кабелей, распределение воздушного потока, доступ к оборудованию и долгосрочную эксплуатационную надежность.
Требуется ли заземление антистатического фальшпола HPL?
Да. Антистатические фальшполы должны быть надлежащим образом заземлены в соответствии с местными электротехническими нормами, спецификациями проекта и требованиями контроля электростатического разряда. Без надежного заземления антистатическая поверхность может работать не так, как ожидалось.
Какое сопротивление должно иметь антистатический фальшпол?
Требуемое значение сопротивления зависит от стандарта проекта, плана контроля ЭСР, чувствительности оборудования и метода испытаний. Покупатели должны подтвердить значения поверхностного сопротивления, сопротивления между точками и сопротивления заземления у поставщика и проверить их после установки.
Является ли HPL лучше, чем ПВХ для антистатических фальшполов?
HPL и ПВХ являются распространенными антистатическими покрытиями для фальшпола. HPL обеспечивает высокую износостойкость, легкость очистки и долговечный внешний вид, в то время как проводящий ПВХ может обеспечить высокую устойчивость к статическому воздействию и особые ощущения при ходьбе. Лучший выбор зависит от применения, плана обслуживания, требований к электростатическому разряду, бюджета и стандартов проекта.
Могут ли антистатические фальшполы HPL выдерживать серверные стойки?
Да, если указана система фальшпола с подходящей грузоподъемностью. Перед установкой покупатели должны подтвердить сосредоточенную нагрузку, нагрузку при перекатывании, равномерную нагрузку, предельную нагрузку, систему опор, систему стрингеров и расположение стоек.
Как ухаживать за антистатическими фальшполами HPL?
Регулярно проводите чистку утвержденными неабразивными методами, избегайте использования изолирующих восков или покрытий, проверяйте заземление и устойчивость панелей, удаляйте пыль и мусор, защищайте пол во время перемещения оборудования и повторно проверяйте характеристики электростатического разряда в соответствии с планом технического обслуживания объекта.
Могут ли фальшполы улучшить охлаждение центра обработки данных?
Да. Фальшполы могут обеспечить распределение воздуха под полом в сочетании с правильной конструкцией охлаждения, перфорированными панелями, решетками для воздушного потока, планированием холодных коридоров и прокладкой кабелей. Схема воздушного потока должна быть спроектирована в соответствии с плотностью стоек и требованиями к охлаждению.
Что следует проверить покупателям перед заказом антистатического фальшпола HPL?
Покупатели должны проверить данные по устойчивости к электростатическому разряду, грузоподъемность, материал сердцевины панели, качество отделки HPL, класс огнестойкости, систему опор и стрингеров, конструкцию заземления, аксессуары для воздушного потока, руководство по установке, инструкции по техническому обслуживанию, запасные панели, упаковку и опыт проекта поставщика.
